Тип знімного спірального пластинчастого теплообмінника

Серед різних типів знімних спіральних пластинчастих теплообмінників, вироблених Wuxi Hongdinghua Chemical Equipment Co., Ltd., знімні спіральні пластинчасті теплообмінники також є додатковим типом теплообмінників.

Конструктивні характеристики роз'ємного спірального пластинчастого теплообмінника:

Рознімний спіральний пластинчастий теплообмінник утворений прокаткою двох паралельних тонких сталевих пластин, утворюючи пару спіральних каналів потоку, які відокремлені один від одного. Холодна та гаряча рідини протікають у двох каналах, розділених спіральною пластиною як поверхнею теплопередачі. Між двома пластинами приварена канальна прокладка, щоб зберегти відстань між каналами, а також збільшити жорсткість спіральної пластини. Центральна перегородка встановлена ​​в центрі теплообмінника для розділення двох спіральних каналів. Зверху та знизу приварені кришки або головки, а також вхідні та вихідні труби для двох рідин. Як правило, одна пара входу і випуску розташована на окружному краю (сполучна труба може бути тангенціальною або радіальною), а інша пара розташована на осі. Кінцева секція може бути зварена і закрита з обох кінців одного швелера, а інший канал не зварюється. Два кінці з'єднані через торцеві кришки та фланці, що називається пластинчатим теплообмінником типу II зі знімною спіральною пластиною; Конструкція знімного спірального пластинчастого теплообмінника типу III полягає в тому, що один канал приварений і закритий на одному кінці, а інший канал приварений і закритий на іншому кінці, а потім обидва кінці з’єднані через торцеві кришки та фланці.

Застосування роз'ємного спірального пластинчастого теплообмінника:

Він підходить для таких галузей промисловості, як хімія, нафтова промисловість, виробництво розчинників, фармацевтика, виробництво продуктів харчування та напоїв, машинобудування, текстиль, металургія, сталепрокат, коксування тощо. Він може здійснювати теплообмін парою, газом, рідиною та рідиною, а також підходить для середовищ із високою в’язкістю, які потребують теплообміну за умов високої температури або високого тиску для досягнення вимог процесу, таких як охолодження, нагрівання, конденсація, концентрація та дезінфекція. і рекуперація відпрацьованого тепла.

Деталі роз'ємного спірального пластинчастого теплообмінника:

Рознімний спіральний пластинчастий теплообмінник має наступні переваги з точки зору продуктивності:

1. Висока теплова ефективність: він може підтримувати два типи теплообмінних рідин на низькій швидкості потоку, стимулювати турбулентність і покращувати ефективність теплопередачі. Різниця температур середовища може становити всього 1 â, що призводить до невеликих втрат тепла; За тих же втрат тиску ефективність теплопередачі в 3-5 разів перевищує ефективність трубчастого теплообмінника; Ефективність рекуперації тепла може досягати понад 99%.

2. Компактний за структурою, малий розмір і займає невелику площу, він займає близько 30% площі кожухотрубного теплообмінника.

3. Низька вартість виготовлення

4. Гнучка робота

5. Завдяки тому, що торцеві кришки з обох кінців можна відкрити, у порівнянні з нерозбірними спіральними пластинчастими теплообмінниками, вони зручніші для встановлення, чищення та обслуговування, а також мають здатність до самоочищення. Завдяки спіральному потоку середовища бруд не осідає легко; Легко чиститься, можна мити парою або лужним розчином, простий і простий в експлуатації, підходить для установки очисних пристроїв.

6. Низький опір: сполучна труба на оболонці має тангенціальну структуру. Середовище тече через єдиний канал, що забезпечує вищу швидкість потоку, ніж інші теплообмінники. Низька втрата тиску, може використовуватися для роботи з парою або газом великої ємності;

7. Кілька пристроїв можна об’єднувати для використання: якщо один пристрій не відповідає вимогам щодо використання, можна об’єднати кілька пристроїв, але поєднання має відповідати наступним нормам: паралельне поєднання, послідовне поєднання та однакова відстань між пристроями та каналами. Гібридна комбінація: один канал паралельно і один канал послідовно.

8. При використанні роз'ємних спіральних пластинчастих теплообмінників для паро-парового теплообміну необхідно обладнати охолоджуючу оборотну воду. Коли тиск і температура середовища виходять за межі діапазону застосування, слід вибрати інші конструкції теплообмінників, наприклад кожухотрубні теплообмінники.

9. Заходи безпеки при експлуатації пластинчатого рознімного спірального теплообмінника

(1) Коли відпарювання пари зупинено, температура з обох сторін входу та виходу суспензії теплообмінника має бути нижче 40 °C.

(2) Спіральний пластинчастий теплообмінник слід використовувати відповідно до зазначених вимог, щоб уникнути пошкодження.

(3) Після того, як великі кришки на обох кінцях знімного теплообмінника зняті, не можна використовувати воду під високим тиском для промивання теплообмінника, оскільки це серйозно пошкодить теплообмінник.

Знімний спіральний пластинчастий теплообмінник — це ефективне, енергозберігаюче та малоінвестиційне теплообмінне обладнання з відмінною продуктивністю.

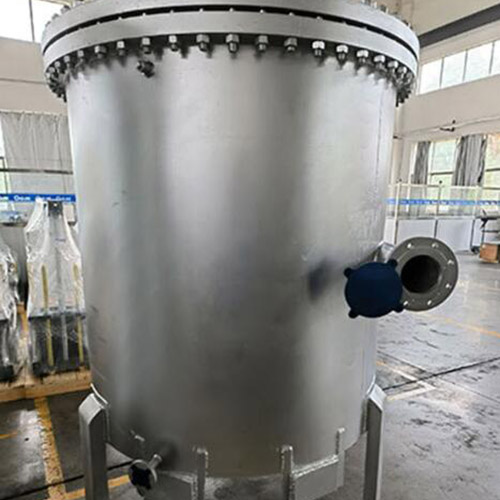

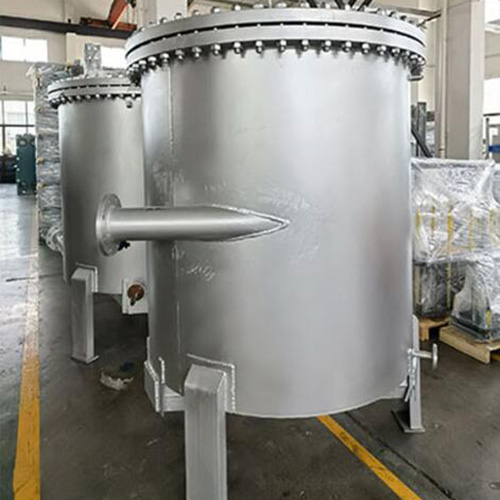

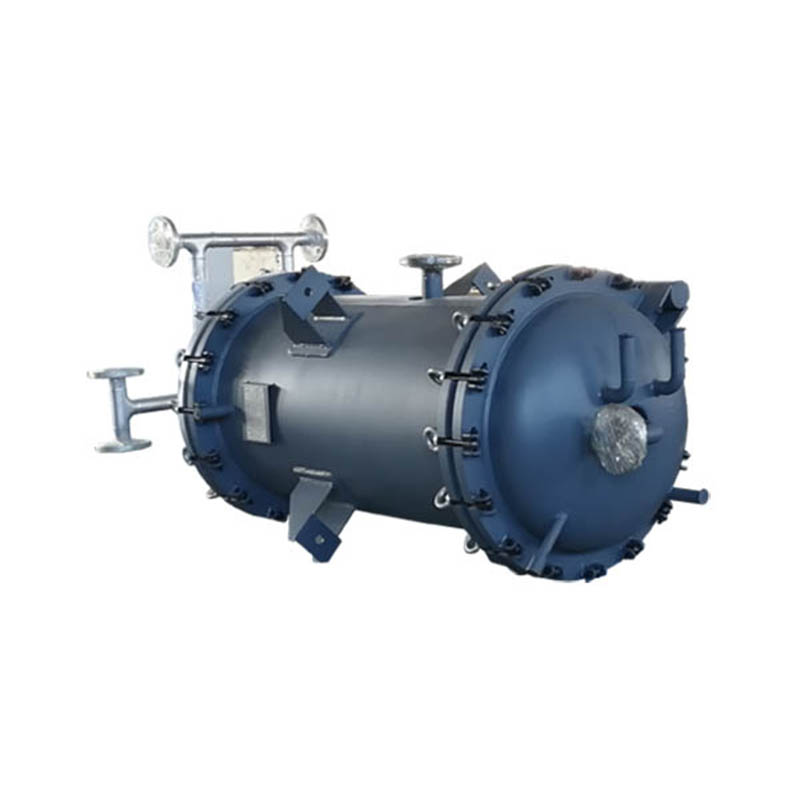

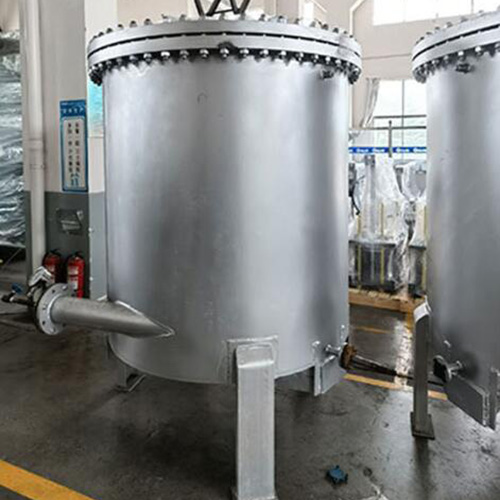

Знімний спіральний пластинчастий теплообмінник
