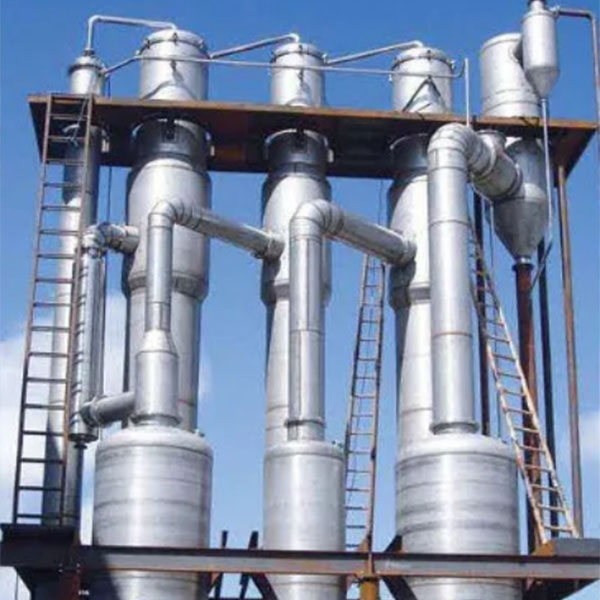

Промисловий випарник з падаючою плівкою

Відповідно до характеристик матеріалів, деяка сировина потребує випарника з падаючою плівкою для обробки концентрацією. Wuxi Hongdinghua Chemical Equipment Co., Ltd. має багаторічний досвід у проектуванні та виробництві випарників з падаючою плівкою.

Промисловий випарник з падаючою плівкою — це пристрій, який може досягати випаровування та концентрації шляхом нагрівання гарячою водою, парою та теплоносієм.

Матеріал у випарнику з падаючою плівкою тече вниз у вигляді тонкої плівки, тому його називають «спадаючою плівкою», щоб відрізнити його від процесу, коли рідина сировини тече вгору. Його основною функцією є випаровування води та газу із сировини, тим самим збільшуючи вміст сухої речовини в матеріалі, звідси й назва «випарник».

Принцип процесу

Сировина, яка підлягає випаровуванню, надходить у випарник з падаючою плівкою з верхньої частини випарника з падаючою плівкою через насос для подачі, проходячи через розподільник рідини, який встановлено у верхній частині випарника з падаючою плівкою, і трубку з падаючою плівкою, обладнану кожною частиною теплообмінної трубки всередині, щоб рідина сировини могла утворювати плівку. Рідина сировини проходить через випарну трубу (зі сторони труби) і розподіляється у вигляді плівки в теплообмінну трубу. Коли сировина тече вниз у порожнину труби під дією власної сили тяжіння, вона нагрівається парою поза трубою та випаровується, коли досягає температури випаровування. Сировина разом із вторинною парою стікає з труби вниз і випаровується у вигляді плівки. Вторинна пара всмоктується пароструминним тепловим насосом за допомогою ефекту Вентурі та змішується із зовнішньою свіжою парою, яка направляється до сторони корпусу камери нагріву випарника з падаючою плівкою як нагрівальна пара. Сторона оболонки нагрівальної камери з падаючою плівкою має пластини для направлення вторинної пари, конденсації та випуску газів, що не конденсуються. Під час процесу теплова енергія передається ззовні через стінку труби до матеріалу, який випаровується всередині труби. Після теплообміну вторинна пара конденсується у воду конденсатором і виводиться з випарника з падаючою плівкою.

Переваги випарника з падаючою плівкою

1. Час утримання рідкої суміші короткий, і це не призведе до пошкодження чутливих до тепла речовин;

2. Завдяки статусу тонкої плівки та високій швидкості потоку рідини, коефіцієнт теплопередачі кристалізації первинного випаровування відповідно високий;

3. Перепад тиску невеликий, а тиск і температура, виміряні теплообмінним процесом, майже постійні, тому можна уникнути відчутного нагрівання або мінімізувати його;

4. Оскільки рідина сировини тече лише під дією сили тяжіння, а не під впливом високої різниці температур, дозволяється використовувати більш економічну низьку різницю температур;

5. Кількість рідини, що зберігається в обладнанні, є відносно невеликою, що дозволяє уникнути невеликого утримання рідини та тривалої високої температури;

6. Кипіння є конвективним кипінням, тому стан поверхні труби має відносно невеликий вплив на кипіння.

Випарники з падаючою плівкою широко використовуються для випаровування та концентрування води або розчинів розчинників у таких галузях, як медицина, харчова, хімічна та легка промисловість. Випарники з падаючою плівкою також можуть широко використовуватися для обробки рідких відходів у цих галузях. Особливо підходить для термочутливих матеріалів, це обладнання працює безперервно в умовах вакууму та низьких температур, з високою потужністю випаровування, економією енергії та скороченням споживання, низькими експлуатаційними витратами та може забезпечити незмінність матеріалів під час процесу випаровування.

Деталі випарників з падаючою плівкою:

У випарнику з падаючою плівкою рідина, яку потрібно випарити, надходить із верхньої частини випарника з падаючою плівкою та проходить через розподільник рідини. Рідина тече вниз по стінці труби у вигляді плівки. Причина, чому спадаючий потік плівки може покращити коефіцієнт теплопередачі, полягає в тому, що площа потоку плівки набагато менша, ніж фактична площа поперечного перерізу труби, тому число Рейнольдса потоку значно збільшується, що робить коефіцієнт теплопередачі значно вищим, ніж у звичайного обладнання, наповненого рідиною. Плівка, що падає, і плівка, що піднімається, утворюються завдяки потоку плівки, що значно збільшує коефіцієнт теплопередачі, але принцип утворення плівки у них різний. Плівка піднімається через високу швидкість потоку повітря, що змушує рідину утворювати плівку та підніматися вздовж стінки труби; Падіння плівки спричинене силою тяжіння та силою змочування рідини на стінці труби, що змушує рідину текти вниз уздовж стінки труби у формі плівки.

Таким чином, деякі характеристики випарника з плівкою, що опускається, відрізняються від характеристик випарника з плівкою, що піднімається:

У випарнику з падаючою плівкою немає стовпа статичного тиску, який не призведе до підвищення температури кипіння. При цьому коефіцієнт теплопередачі не має нічого спільного з різницею температур. Це означає, що коефіцієнт теплопередачі може бути дуже високим при низькій різниці температур теплопередачі, тому для випаровування чутливих до тепла речовин більше підходить плівка, що падає, ніж плівка, що піднімається.

Падаюча плівка відрізняється від плівки, що піднімається, і коефіцієнт пропускання плівки не залежить від швидкості пари в трубі, тому вона підходить для випадків з невеликим випаровуванням. Наприклад, у деяких двоефективних випарниках на першому етапі випаровування часто використовується висхідна плівка, тоді як на другій стадії випаровування спадаючої плівки.

Оскільки плівковий потік випаровування падаючої плівки залежить від дії сили тяжіння, під дією сили тяжіння рідина проходить через розподільник падаючої плівки, утворюючи форму плівки та рівномірно розподіляючись по кожній теплообмінній трубці. Встановлюючи розподільник падаючої плівки, необхідно переконатися, що він розташований горизонтально, щоб уникнути нерівномірного розподілу потоку рідини, що може вплинути на формування плівки та швидкість потоку, необхідну для випаровування падаючої плівки. Перед тим, як HDH розробить і виготовить випарник з падаючою плівкою, технічний спеціаліст детально повідомить клієнтам про наступне:

Склад і характеристики рідкої суміші сировини - це може визначити точний вибір матеріалу для виготовлення випарника

Концентрація сировини (рідка суміш)

Вимоги до концентрації для завершення

Обробна потужність (об'єм)

Таким чином, HDH може спроектувати відповідно до даних і вимог, які ви надаєте, визначити відповідні матеріали для виготовлення обладнання та визначити, яку форму випаровування використовувати, незалежно від того, чи це випарник із висхідною плівкою чи випарник із спадною плівкою.
