Нерозбірний спіральний пластинчастий теплообмінник

Серед різних типів теплообмінників, які виробляє Wuxi Hongdinghua Chemical Equipment Co., Ltd., клієнти часто вибирають нерозбірний спіральний пластинчастий теплообмінник.

Конструктивні характеристики нерозбірного спірального пластинчастого теплообмінника:

Нерозбірний спіральний пластинчастий теплообмінник формується шляхом прокатки двох паралельних тонких пластин з вуглецю або нержавіючої сталі, утворюючи пару спіральних каналів потоку, які відокремлені один від одного. Холодна та гаряча рідини течуть у двох каналах, розділених спіральною пластиною як поверхнею теплопередачі. Між двома пластинами приварена канальна прокладка, щоб зберегти відстань між каналами, а також збільшити жорсткість спіральної пластини. Центральна перегородка встановлена ​​в центрі теплообмінника для розділення двох спіральних каналів. Зверху та знизу приварені кришки або головки, а також вхідні та вихідні труби для двох рідин. Як правило, одна пара входу і випуску розташована на окружному краю (сполучна труба може бути тангенціальною або радіальною), а інша пара розташована на осі. Усі кінцеві канали зварені та загерметизовані з хорошою герметизацією.

Застосування нерозбірного спірального пластинчастого теплообмінника:

Він підходить для таких галузей промисловості, як хімія, нафтова промисловість, виробництво розчинників, фармацевтика, виробництво продуктів харчування та напоїв, машинобудування, текстиль, металургія, сталепрокат, коксування тощо. Він може здійснювати паро-паровий теплообмін, газо-рідинний теплообмін і рідинно-рідинний теплообмін, а також підходить для високов’язкого середовища, яке вимагає теплообміну за умов високої температури або високого тиску для досягнення вимог процесу, таких як охолодження, нагрівання, конденсація, концентрація. і дезінфекції, а також утилізації відпрацьованого тепла.

Деталі нерозбірного спірального пластинчастого теплообмінника:

Нерозбірний спіральний пластинчастий теплообмінник має наступні переваги з точки зору продуктивності:

1. Висока теплова ефективність: він може підтримувати два типи теплообмінних рідин на низькій швидкості потоку, стимулювати турбулентність і покращувати ефективність теплопередачі. Різниця температур середовища може становити всього 1 â, що призводить до невеликих втрат тепла; За тих же втрат тиску ефективність теплопередачі в 3-5 разів перевищує ефективність трубчастого (кожухотрубного) теплообмінника; Ефективність рекуперації тепла може досягати понад 99%.

2. Він має компактну структуру, невеликий об’єм і невелику площу підлоги, яка становить приблизно 30% від трубчастого (кожухотрубного) теплообмінника.

3. Низька вартість виготовлення

4. Гнучка робота

5. Легко встановлювати, чистити та обслуговувати, з можливістю самоочищення. Завдяки спіральному потоку середовища бруд не легко осідати; Легко чиститься, можна мити парою або лужним розчином, простий і простий в експлуатації, підходить для установки очисних пристроїв.

6. Низький опір: сполучна труба на оболонці має тангенціальну структуру. Середовище тече через єдиний канал, що забезпечує вищу швидкість потоку, ніж інші теплообмінники. Низька втрата тиску, може використовуватися для роботи з парою або газом великої ємності;

7. Кілька пристроїв можна об’єднувати для використання: якщо один пристрій не відповідає вимогам щодо використання, можна об’єднати кілька пристроїв, але поєднання має відповідати таким нормам: паралельне поєднання, послідовне поєднання, а відстань між пристроями та каналами є однаковою. Гібридна комбінація: один канал паралельно і один канал послідовно.

8. При використанні нерозбірних спіральних пластинчастих теплообмінників для паро-парового теплообміну необхідно обладнати охолоджуючу оборотну воду. Коли тиск і температура середовища виходять за межі діапазону застосування, слід вибрати інші конструкції теплообмінників, наприклад кожухотрубні теплообмінники.

9. Заходи безпеки при експлуатації нерозбірних спіральних пластинчастих теплообмінників

(1) Коли відпарювання пари зупинено, температура з обох сторін входу та виходу суспензії теплообмінника має бути нижче 40 °C.

(2) Спіральний пластинчастий теплообмінник слід використовувати відповідно до визначених вимог, щоб уникнути пошкодження. Нерозбірний спіральний пластинчастий теплообмінник є ефективним, енергозберігаючим теплообмінним обладнанням із низькими інвестиціями та відмінною продуктивністю.

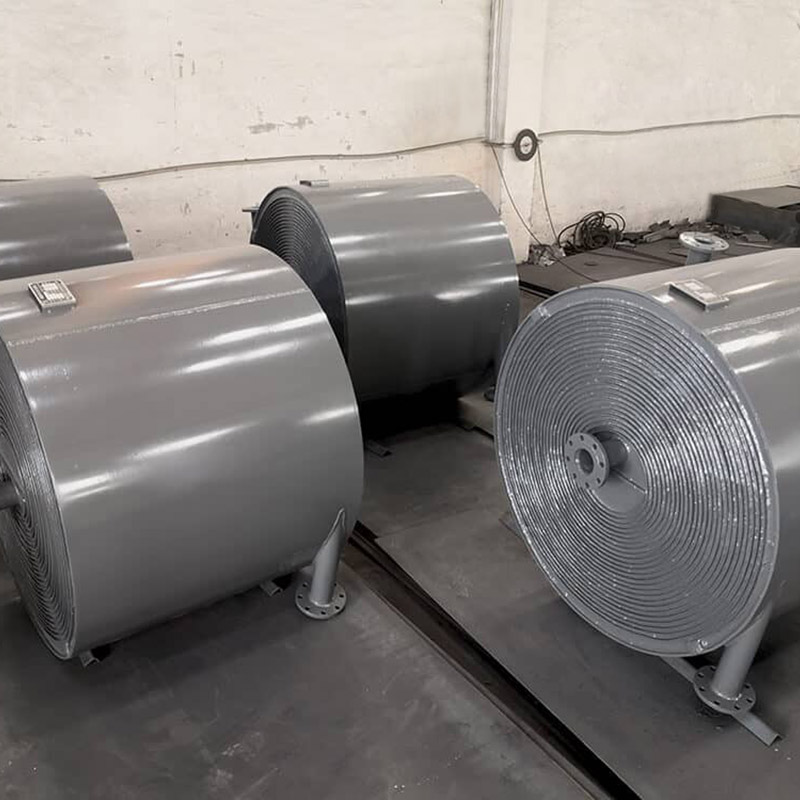

Нерозбірний спіральний пластинчастий теплообмінник
