Механічний паровий рекомпресований випарник

Компанія Wuxi Hongdinghua Chemical Equipment Co., Ltd є професійним виробником і постачальником механічних випарників із повторним стисненням пари в Китаї. Зі збільшенням вартості енергії, коли загальна кількість випаровування є відносно великою, а випаровування відносно стабільним з невеликими коливаннями, і існує вимога зменшити експлуатаційні витрати, Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) рекомендує вам вибрати випарник MVR.

Випарна система MVR має такі особливості та переваги:

1. Низькі експлуатаційні витрати. Застосування випарника MVR може допомогти вам зменшити експлуатаційні витрати, оскільки він використовує технологію випаровування при низькій температурі та низькому тиску, використовуючи електроенергію, вартість якої є відносно стабільною. Завдяки розвитку технологій різні форми зеленої енергії перетворюються на електричну, що дозволяє вартості електроенергії залишатися стабільною протягом відносно тривалого часу. Таким чином, вибір випарників MVR допоможе вам підвищити конкурентоспроможність у зниженні експлуатаційних витрат. Згідно зі статистичними даними, для клієнтів, які наразі використовують випарники MVR, на основі фактичних даних, більшу частину інвестицій у проект у випарники MVR можна окупити протягом шести місяців до одного року. У майбутньому ви будете еквівалентні володінню машиною, яка постійно створює для вас додаткову цінність.

2. Випарник MVR, розроблений і виготовлений Wuxi Hongdinghua, має високу ефективність використання тепла, низьку теплову енергію на одиницю випаровування, і потребує набагато менше свіжої пари, тому він може економити енергію, має високу ефективність перетворення електричної енергії та має низьку потужність, необхідну для обладнання. Енергоспоживання випарників MVR зазвичай становить від 20% до 40% від споживання традиційних багатофункціональних випарників, тому випарники MVR є не тільки екологічно чистими, але також мають значний ефект енергозбереження та високу теплову ефективність.

3. Випарник MVR має високий рівень автоматизації та простий в експлуатації. Для порівняння, багатофункціональні випарники вимагають використання пари високої температури та високого тиску як джерела тепла. Крім того, оператори повинні пройти професійну підготовку та мати складний регламент експлуатації. Управління випарниками MVR зазвичай використовує промислові керуючі комп’ютери, ПЛК та перетворювачі частоти, що дозволяє всій системі випарника MVR працювати автоматично. Це не тільки зменшує розподіл персоналу, але й знижує професійні здібності операторів. Процес простий і практичний.

4. Менше необхідної площі підлоги для MVR Evaporatorï¼Економія місця. Згідно з тими самими виробничими вимогами, що й традиційні випарники, площа підлоги випарників MVR набагато менша, ніж у традиційних багатофункціональних випарників. Випарник MVR має компактний дизайн, що спрощує його встановлення, тестування та транспортування.

5. Потрібних об’єктів менше, а загальні інвестиції для проекту низькі. MVR може випаровуватися при температурі нижче 40 без потреби в холодильному обладнанні, що робить його особливо придатним для термочутливих матеріалів.

6. Завдяки тому, що випарник MVR є фактичним випарником з єдиним ефектом, продукт має короткий час перебування, тому якість готового продукту є вищою.

Застосування випарника MVR

1. Очищення промислових стічних вод (охорона навколишнього середовища)

Концентрація промислових стічних вод і оборотна вода. Очищення стічних вод, наприклад, гальванічна промисловість, виробництво покриттів, фармацевтична промисловість і промисловість пестицидів, металообробна промисловість, паперова промисловість і промисловість виробництва сирої нафти.

Видаліть органічні речовини та неорганічні солі зі стічних вод і перетворіть відходи на скарб. Випарник MVR є найкращим рішенням для повторного використання промислових стічних вод з високим вмістом солі.

2. Хімічна промисловість

Обробка технологічної води для приготування молекул порожнистих волокон

Очищення приправ

Виробництво хімічної сировини, наприклад хлориду та персульфату натрію

Опріснення морської води

Концентровані кристалічні органічні добавки

Екстракт рідини

Проаналізуйте продукти реакції як розчинники та продукти

3. Фармацевтична промисловість

Фармацевтична промисловість є традиційною галуззю з великою кількістю застарілих випарників і застарілих випарників, які не тільки впливають на якість ліків, але й витрачають багато енергії. Існує нагальна потреба у модернізації та зменшенні викидів вуглекислого газу.

Випаровування, концентрування, кристалізація та сушіння, необхідні для виробництва ліків.

Фітопрепарат концентрація

Слід зазначити, що випарник МВР має малу ефективну різницю температур, велику площу теплообміну, високу вартість обладнання. Допуск на об'єм випаровування невеликий. Діапазон регулювання проектного об'єму випаровування невеликий. Якщо необхідно збільшити об’єм випаровування, виробництво вторинної пари відповідно збільшиться. У цей час тиск пари на вході компресора перевищить розрахунковий, що призведе до збільшення робочого струму компресора. Якщо швидкість компресора зменшити за допомогою керування частотним перетворювачем, підвищення температури зменшиться, що призведе до невеликої різниці температур перенасиченого розчину та зменшення випаровування. Якщо ми хочемо зменшити випаровування, генерація вторинної пари не відповідатиме проектним вимогам щодо тиску на вході компресора, що спричинить періодичну вібрацію компресора. Хоча це можна пом’якшити або компенсувати, відкривши байпас, але тривала робота призведе до зниження температури компресора, підвищення вторинної пари, і, зрештою, компресор буде змушений зупинитися.

Деталі випарника MVR

Випарник MVR зменшує потребу в зовнішній енергії шляхом повторного використання енергії, виробленої вторинною парою. Випарники MVR широко використовуються в таких галузях, як хімічне машинобудування, харчова промисловість, виробництво паперу, фармацевтика, опріснення морської води та очищення стічних вод. MVR Принцип роботи випарника MVR

MVR — це єдиний випарник, який використовує сегментоване випаровування відповідно до необхідної концентрації продукту. Коли продукт не може досягти необхідної концентрації після проходження через випарник MVR вперше, продукт перекачується у верхню частину випарника MVR через зовнішній трубопровід випарника MVR за допомогою вакуумного насоса в нижній частині випарника MVR після виходу з випарника MVR. Цей повторний процес випаровування використовується для досягнення необхідної концентрації.

Внутрішня частина випарника MVR являє собою паралельне і вертикальне розташування теплообмінних труб. Всередині теплообмінної трубки є сировина, а зовні теплообмінної трубки є пара. Рідина сировини тече зверху вниз. Під час цього процесу площа поверхні всередині трубки збільшується, в результаті чого продукт плине у формі плівки, що збільшує площу нагріву рідини сировини. У той же час негативний тиск утворюється на стороні труби випарника MVR через вакуумний насос, тим самим знижуючи температуру кипіння води в рідині сировини та досягаючи низькотемпературної концентрації. Температура випаровування зазвичай становить близько 60 .

Конденсат пари, частина свіжої пари та залишкова пара, що утворюється після нагрівання та випаровування рідини сировини через випарник MVR, відокремлюються через сепаратор рідини. Конденсована вода витікає з нижньої частини пароподібного сепаратора рідини для попереднього нагрівання рідини сировини, яка надходить у випарник MVR. Пара нагнітається через паровий компресор (чим вищий тиск пари, тим вища температура), потім пара під тиском збирається по трубопроводу і знову проходить через секцію нагріву випарника MVR.

При запуску випарника MVR потрібна порція пари для попереднього підігріву. Після нормальної роботи необхідна пара значно зменшиться. У процесі створення тиску вторинної пари паровим компресором електрична енергія перетворюється на теплову енергію пари. Тому під час роботи обладнання необхідна пара зменшується, а необхідна електроенергія збільшується.

Температура рідини сировини у випарнику MVR завжди становить близько 60 під час процесу потоку, а різниця температур між нагрівальною парою та рідиною сировини також підтримується на рівні близько 5-8 . Чим менша різниця температур між рідиною сировини та нагрівальним середовищем, тим краще захистити якість продукту та ефективно запобігти злипанню трубок.

Коли вимога до концентрації продукту становить близько 50%, це можна завершити лише через випарник MVR. Коли необхідна концентрація становить 60%, потрібне обладнання для швидкого випаровування.

Принципова схема MVR

Енергетична схема МВР

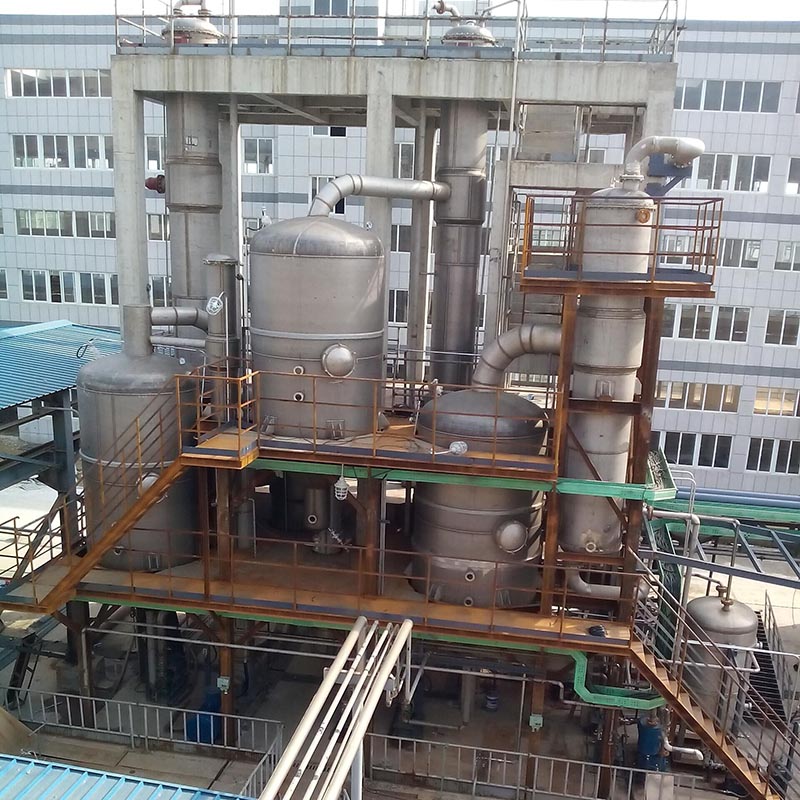

Встановлюється випарник MVR
